5 Aks CNC Tour bwa

Jinan APEX CNC Teknoloji co, Ltd se youn nan manifaktirè yo ki pi serye ak founisè nan 5 aks cnc tour bwa nan Lachin. Ak anpil eksperyans, nou tanpri akeyi ou pou achte avanse 5 aks CNC tour bwa pou vann isit la nan faktori nou. Bon sèvis ak bon jan kalite pwodwi ki disponib.

5 Aks CNC Tour bwa

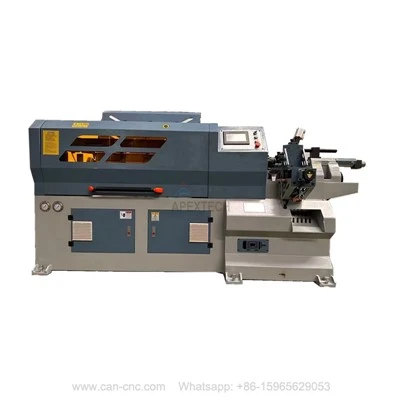

APEXTECH senk -aks CNC tour bwa pou vire ak fraisage

Deskripsyon senp:

Sa a APCAN-1220-7T-5-Axis Wood Turning & Milling Thorne se yon wo-fen entegre machin bwa ki konbine vire, fraisage, perçage, grooving, kre Sur ak fonksyon 3D Des. Ekipe ak lyen 5-aks otantik ak pwent zouti RTCP swiv teknoloji, li kraze limit tradisyonèl 3-aks ak 4-aks tour bwa ki ka sèlman trete pati rotary simetrik.

Machin nan adopte kabann fè jete entegral ak tretman soulajman estrès, ki gen gwo frigidité, rezistans chòk ak presizyon ki estab alontèm -. Ak ±90 degre B-aks balanse ang ak 360 degre enfini wotasyon A-aks, li reyalize milti-ang mouri-ang-gratis D.

Tout pwosedi konplèks yo ka fini nanyon sèl -bloke fwa, efektivman elimine repete erè pwezante ak amelyore sifas pwodwi fini ak konsistans.

Li lajman itilize pou trete pati mèb an bwa ki wo -, tankou Y-akoudwar chèz, pye chèz koube iregilye, pye tab trese ak konpozan bwa koube asimetri. Li tou parfe adapte balusters eskalye, konpozan dekorasyon an bwa antye Villa, Pwodwi pou Telefòn enstriman mizik ak atizana an bwa segondè -.

Konpatib ak lojisyèl pwogramasyon 3D endikap ak dosye dedye post-pwosesis, machin nan sipòte pwosesis Customized nan divès pati konplèks 3D bwa koube. Li se ekipman ki pi pito pou gwo -fazin koutim bwa ak manifakti mèb komès etranje yo amelyore klas pwodwi ak maj pwofi.

Konfigirasyon aks estanda:

X/Y/Z aks lineyè + A-wotasyon pyès materyo aks + B-inklinasyon file koton aks; sipòte 5-aks kontwòl similtane ak fonksyonalite RTCP (Rotation Tool Center Point). Se pyès la sere nan tou de bout nan yon sèl konfigirasyon -elimine nesesite pou repete ranvèse oswa repositioning-pandan y ap pèmèt ekzekisyon an similtane nan vire rotary ak konplèks fraisage sifas 3D.



Mande faktori ansyen -pri faktori ak solisyon Custom



Paramèt:

Jwenn ankèt gratis kounye a

Karakteristik detay sou CNC 5 aks tour bwa:



Koutim -devlope kat-tèt axe elektrik:

1. Li adopte yon estrikti entegre yon sèl -e li sèvi ak lè konprese pou dissipation chalè efikas. Konpare ak koton konvansyonèl lè-refwadi, li bay pèfòmans refwadisman anpil amelyore ak efektivman siprime ogmantasyon tanperati pandan operasyon kontinyèl gwo-vitès.
2. Spidle a sipòte yon vitès maksimòm de 18,000 rpm epi li ekipe ak yon detantè zouti ER40, ki pèmèt kat zouti diferan yo dwe enstale ansanm.
3. Pandan pwosesis la, inite a pèmèt otomatik wotasyon zouti ak pwogram -kondwi zouti chanje. Konbine ak kapasite ajisteman enklinezon ± 90 degre, li san efò akonpli pwosedi machin konplèks, ki gen ladan perçage enkline ak vètikal, grooving, ak 3D Sur sou moso bwa.

>

Kontakte kounye a

Zouti vire:

1. Se machin nan configuré ak de estasyon aliye pou zouti vire, ak silenn pneumatic -kondwi zouti chanje kontwòl.
2. De estasyon sa yo sipòte enstalasyon plizyè kouto fonksyonèl, ki gen ladan zouti vire ki gen fòm V-, zouti vire ki gen fòm U-, zouti vire ki gen fòm O- ak zouti ki separe-.
3. Otomatik echanj zouti ka egzekite an akò ak demann machin materyo pandan operasyon an, konplètman satisfè kondisyon pwodiksyon vire divèsifye.

>

Kontakte kounye a



Aparèy sable:

1. Machin nan ekipe ak yon inite sable senti segondè -pèfòmans kondwi pa yon motè servo 1100W brushless, ki bay yon vitès wotasyon reglabl ki rive jiska 6,000 r/min pou akomode divès demann polisaj.
2. Akseswa opsyonèl, ochwa gen ladann polissage broyage wou yo ak resipwòk sable asanble yo, ak plizyè grenn papye de verre disponib pou chwazi pou s' kondisyon pwosesis diferan pyès.

>

Kontakte kounye a

Estrikti ki estab:

1. Kò zouti machin nan kon-konstriye ak tiyo asye epè-. Atravè analiz ak konsepsyon eleman fini, estrès la elimine, bay yon platfòm pwosesis rijid ak ki estab.
2. Aks Z-konfigirasyon ak kat seri ray gid lineyè Pinake 25mm ak koulis kote yo pote lineyè matche pou garanti pèfòmans ki estab anba operasyon gwo -vitès. Matche ak asanble kondwi servo, vitès la k ap deplase axial ka depase 60,000 mm / min pandan w ap kenbe bri kouri ki ba.

>

Kontakte kounye a



Sistèm CNC 5-aks:

Adopte pwòp tèt nou -devlope senk-aks CNC kontwòl sistèm, li sipòte similtane 5-entèpolasyon aks ak fonksyon RTCP zouti sant pwen. Konpoze ak X/Y/Z aks lineyè plis A/B aks rotary, machin nan pèmèt machining milti-ang panche nan yon sèl blocage.

>

Kontakte kounye a

Pi bon kalite 1500W otobis-Motè Servo absoli:

Tout machin nan kondwi pa 1500W otobis-motè servo absoli. Konpare ak motè servo konvansyonèl batman -tip, sistèm sa a bay estabilite operasyon siperyè ak pi fò pèfòmans anti-entèferans.

>

Kontakte kounye a



Sistèm manje otomatik:

Machin sa a adopte yon gwo -devwa chanm konpwesyon lè kat-bar linkage alimentation estrikti. Lyen milti -silenn reyalize manje materyèl ki estab ak otomatik, ak paramèt opere reglabl pou adapte yo ak pyès ki nan diferan gwosè. Prezante konfigirasyon senp ak pratik, sistèm nan asire operasyon trè stab ak serye manje pandan tout pwodiksyon an.

>

Kontakte kounye a

Aparèy otomatik aliyman zouti:

Machin nan ekipe ak yon aparèy aliyman zouti totalman otomatik ki aktif, ki ka aliman plizyè zouti ak otomatikman aliman plizyè zouti, pou ekonomize tan travayè yo nan aliyman zouti.

>

Kontakte kounye a



Gwo -Chenn trennen fòs:

Machin nan ekipe ak gwo -devwa, enpak-chèn trennen kab ki reziste. Fè grandizè eksepsyonèl frigidité estriktirèl, chenn trennen sa yo pwoteje câbles entèn yo efektivman. Yo anpeche ka zo kase kab ki soti nan friksyon alontèm -, fòs rupture ak antre pousyè pandan mouvman machinn kontinyèl.

>

Kontakte kounye a

Sistèm Lubrifikasyon Elektrik kwonometre:

Se machin nan ekipe ak yon totalman otomatik elektrik kwonometre lubrification inite w la. Operatè yo gen dwa personnaliser sik lubrification an akò ak frekans aktyèl k ap travay. Sistèm nan delivre regilye, fiks -volim ak egzat rezèv lwil oliv nan estrikti transmisyon an antye otomatikman, elimine echèk ak pwoblèm fwotman ki te pote pa wilaj manyèl alè.

>

Kontakte kounye a

Avantaj debaz:



1. Otantik 5-aks lyen + RTCP fonksyon, sipòte espas abitrè koube machining sifas;

2. Yon sèl -bloke yon fwa ak plen-fòmasyon pwosesis, ekonomize travay ak amelyore efikasite;

3. Entegre kabann fè jete, operasyon ki estab ak presizyon machin segondè;

4. Kapab fè pati bwa ki gen fòm asimetri ak trese espesyal -ki machin 4-aks pa ka trete w.ide konpatibilite, apwopriye pou tout kalite materyèl bwa solid difisil ak mou.

01



Otantik 5-aks Linkage + RTCP Fonksyon

02



Yon sèl-Kranpman + Pwosesis konplè-Fòmasyon

03



Operasyon ki estab + Segondè presizyon D '

04



Kapab asimetri + Twisted espesyal-fòm bwa

Mande faktori ansyen -pri faktori ak solisyon Custom

5-aks CNC bwa vire-moulen konpoze tour entegre vire, 5-aks fraisage, perçage, grooving ak sculpture. Se pyès la sere yon fwa ant sant yo pou konplete sifas rotary D' ak plizyè -ang 3D profilage. Li ekselan nan pati bwa koube asimetri tankou akoudwar Y-chèz, janm chèz iregilye ak poto newel trese. Lajman itilize nan mèb-wo fen bwa solid, baluster eskalye ak pwodiksyon an bwa navèt otomatik.













1. Mèb bwa solid: pye chèz koube, Y-akoudwar chèz, kolòn trese, akoudwar sofa, pye mèb klasik fè mete pòtre.
2. Eskalye ak tout bwa dekorasyon kay: trese balusters eskalye, poto newel, konpozan dekoratif koube pou personnalisation Villa.
3. Atizana an bwa ak pati enstriman mizik: vaz an bwa, orneman atizay, manch an bwa wo -, akseswa enstriman.
4. Pòt an bwa ak bòdi dekoratif achitekti: korbèl fè mete pòtre, poto dekoratif trese, konpozan tèt pòtay ki gen fòm espesyal -.
5. Deyò ak sante -swen mèb bwa solid: pati sipò koube pou chèz lwazi.

Mande faktori ansyen -pri faktori ak solisyon Custom

ka nou yo



Ka 1



Overseas Woodwork OEM faktori (Jiangsu, Lachin, ekspòtasyon nan Mwayen Oryan ak Azi Sidès)

Pwodwi yo: Ewopeyen an klasik mèb pye, dekoratif kapital pou Villa antye bwa dekorasyon, fè mete pòtre konpozan pòtay.

Pwoblèm orijinal yo: Pifò desen lòt bò dlo prezante pwofil 3D asimetri ki pa ka usinage pa ekipman domestik òdinè. Faktori a te oblije externalisation pwosesis ak maj pwofi prese.

Benefis aktyèl yo: Matche ranpli post-fichye pwosesis pou UG & JDPaint sipòte enpòte dirèk desen 3D lòt bò dlo. Yo bay pyès tès-koupe yo pou enspeksyon kliyan yo anvan-chajman. Machin nan ranplase twa aparèy pwosesis orijinal yo, koupe espas etaj atelye a pa 50% epi kenbe fiks alontèm -lòd ekspòtasyon.

Ka 2



Faktori eskalye segondè-pou pwojè Villa (Guangdong, Lachin)

Pwodwi yo: Balusters eskalye espiral trese, fè mete pòtre pòs newel kòmanse, konektè balistrad koube.

Pwoblèm orijinal yo: Des espiral trese konte sou taye manyèl,ki mennen ale nan yon pousantaj pase pi ba pase 70%. Mass pwodiksyon estanda te enposib, sa ki lakòz sik livrezon long pou pwojè dekorasyon.

Benefis aktyèl yo: Sistèm koneksyon 5-aks la byen repwodui desen 3D epi fòme teksti espiral entegre ak yon tolerans dimansyon kontwole nan 0.02 mm. Se pwodiksyon an pwodwi amelyore a 98%, pri pwodiksyon nan poto eskalye redwi a 35%, sipòte koperasyon ki estab ak anpil gwo-fen Villa ak otèl dekorasyon pwojè.

Ka 3

Atizana bwa ak faktori akseswa mizik (Zhejiang, Lachin)

Pwodwi yo: vaz bwa solid, poto lanp trese, ekipman estriktirèl gita, manch an bwa zouti segondè -.

Pwoblèm orijinal yo: Skilte kre ak machin twou enkline fasil lakòz koupe bwa ak mak zouti sou ekipman tradisyonèl yo;konpozan mizik yo mande yon bon jan kalite sifas ultra-lis.

Benefis aktyèl yo: Ekipe ak 18,000 rpm kat -tèt koton elektrik ak fonksyon RTCP, machin nan konplete perçage, enkline ak 3D Sur san yo pa vizib zouti liy jwenti. Li anpeche bwa boule ak burrs pandan pwosesis zanmann, sann ak lòt bwa di, fè pwodwi fini rive nan estanda navèt enpòte ak anpil ranfòse valè a ajoute nan lòd navèt.

Ka 4



Domestik Solid Wood Mèb Manifakti (Shandong, Lachin)

Pwodwi yo: Y-akoudwar chèz, janm ki gen fòm tig-igilye, kolòn tab trese, eleman koube pou chèz-dèyè wonnOrijinal

pwoblèm: Faktori a te adopte separe tour 4-aks ak machin fraisage deja. Repete blocage te lakòz twou vid ki genyen asanble evidan. Yon seri pye tab mande twa pwosesis separe ki gen ladan vire, fraisage bò ak perçage, ak pwodiksyon chak jou sèlman 8 ansanm pou chak.travayè. Polisaj manyèl lou te limite akseptasyon de gwo -lòd lòt bò dlo.

Aplike machin: 1500mm longè travay 5-aks vire-moulen tour ak opsyonèl modil sable otomatik

Benefis aktyèl yo: Tout pwosedi D' yo fini nan yon sèl blocage. Tan pwosesis la pou yon sèl pyès travay redwi soti nan 22 minit a 7 minit, ak pwodiksyon chak jou leve a 28 ansanm. Presizyon dimansyon konsistan ak fini siperyè sifas satisfè estanda ekspòtasyon yo. Faktori a avèk siksè kolabore ak achtè mèb nòdik ak yon ogmantasyon 40% nan pwofi pwodwi, pandan se tan koupe depans travay pou de travayè polisaj.

Jwenn gratis 5-aks dosye apre-pwosesis ak echantiyon tès koupe



Voye desen pou sitasyon machin Customized

Konparezon 4-aks ak . 5-Tour bwa aks:

Voye desen pou sitasyon machin Customized

FAQ



01.Èske sa a se yon machin lyen vre 5-aks oswa sèlman 5-aks pwezante?

Tour nou an ekipe ak otantik 5 - aks lyen kontwòl ansanm ak RTCP zouti sant pwen kontwòl fonksyon. Aks B-(±90 degre balanse) ak A-aks (360 degre wotasyon kontinyèl) travay synchronously nan machin pwofil trese, sifas anba koupe ak enkline estrikti kre. Gen kèk -aparèy pri ki ba sou mache a sèlman sipòte pozisyon fiks pwen olye de fraisage lyen reyèl pou sifas koube konplèks.

02.Ki kalite materyèl bwa yo konpatib ak machin sa a? Èske li ka trete bwa di?

Li travay byen ak pye bwadchenn, sann, Beech, zanmann, bwa kawotchou, elm ak pi souvan itilize bwa solid. Axe elektrik 18,000rpm gwo -vitès evite boule bwa ak kwen flou pandan koupe bwa di. Ou sèlman bezwen redwi pousantaj manje a byen lè w ap trete bwa ki gen gwo -dansite.

03.Èske operasyon pwogramasyon an difisil? Èske w bay dosye post-pwosesan yo?

Machin nan sipòte lojisyèl pwogram prensipal ki gen ladan JDPaint, Artcam, UG ak SolidWorks. Fichye 5 -aks koutim apre pwosesis yo bay gratis ansanm ak machin nan. Nou bay manyèl operasyon ak fòmasyon pwofesyonèl; nouvo operatè yo ka metrize pwogramasyon debaz ak operasyon nan 3-5 jou travay.

04.Èske mwen ka Customize longè machin lan ak dyamèt materyo?

Longè travay estanda yo se 800mm, 1200mm ak 1500mm, ak dyamèt maksimòm vire soti nan φ220mm a φ300mm. Koutim kabann alonje ak pi gwo dyamèt vire yo disponib selon pyès aktyèl ou yo.

05.Kilè kliyan yo ta dwe chwazi yon modèl 5-aks olye de yon tour 4-aks?

Yon tour 4-aks se pri-efikas pou baluster regilye simetrik, pye wonn dwat ak pati rotary estanda. Si ou pwodui regilyèman pwodwi gwo -marj tankou Y-akoudwar chèz, pòs trese, janm koube iregilye, pati dekoratif bwa ​​Villa ak ekipman enstriman mizik, machin nan 5-aks se ideyal pou yon sèl-bloke fòme ak pi wo pwodwi ajoute valè.

06.Ki pati ki vini kòm estanda, ak ki atachman opsyonèl ki disponib?

Estanda konfigirasyon: 4-tèt gwo -koton vitès, doub estasyon zouti vire, sistèm otomatik lubrification kwonometre, gid lineyè HIWIN, motè servo absoli otobis, pwoteksyon chèn trennen ak koòdone retire pousyè. Pati opsyonèl: inite sable otomatik, chanm konpwesyon lè oto-feeder, magazin zouti ak sistèm pèseptè pousyè santralize.

Voye desen pou sitasyon machin Customized

poukisa chwazi nou?





Vrè lyen 5-aks ak Woodworking konsepsyon Customized



Sipò konplè apre-lavant serye



Machining entegre milti-pwosesis

1. Veritab konplè 5-aks Linkage ak Fonksyon RTCP Creole

Machin nou an ekipe ak orijinal Syntec / Weihong dedye 5 - aks kontwòl sistèm ak estanda zouti RTCP pwent swiv -up fonksyon. Aks B-swinging ±90 degre ak 360 degre wotasyon A-aks reyalize -tan reyèl synchrone Liaison D'. Diferan ak machin pseudo 5-aks ki pa koute chè ki sèlman sipòte pozisyon fiks-pwen, ekipman nou an pafètman jere balusters trese, karakteristik dekoupe, twou enkline ak sifas koub espasyal konplèks san mak jwenti zouti evidan. Fichye post-traitement ki matche ak koutim yo bay gratis pou operasyon pwogramasyon dirèk.

2. Estrikti machin rijid ak mak-Eleman Nwayo Klas pou Precision alontèm ki estab-

Ankadreman machin nan adopte entegralman jete fè ak tretman soulajman estrès pou febli Vibration pandan gwo -koupe vitès epi evite pèmanan deformation estriktirèl. Konfigirasyon estanda yo enkli tren gid lineyè Taiwan HIWIN, 1500W otobis -tip absoli servo motè, gwo -chèn trennen devwa ak sistèm otomatik lubrification quantitative kwonometre. Tout konpozan mouvman kle yo adopte mak endistriyèl byen koni ak ekselan rezistans mete, asire presizyon machin ki konsistan pandan pwodiksyon an mas alontèm ak to echèk ki ba.

3. Entegre Multi-pwosesis D', Single Clamping pou Whole Forming

Ekipman sa a entegre vire, milti-angèl fraisage, perçage, grooving, twou kre. Si ou vle atachman kouvri otomatik ponçage ak chanm konpwesyon lè otomatik alimentation. Tout pwosedi machinn yo fini apre yon sèl -sere ak sant doub. Li ranplase plizyè machin separe ki gen ladan tour bwa òdinè, machin fraisage ak machin eskilti, ekonomize espas faktori, pri travay ak woulman pwodwi semi-fini, ak ogmante efikasite pwodiksyon an jeneral pa plis pase 60%.

4. Pwofesyonèl Optimisé pou Senaryo Solid Wood Processing

Nou konsantre sou R&D ak pwodiksyon ekipman CNC pou travay bwa olye pou nou refè estanda metal senk{0}}machin aks. Sistèm refwadisman spindle a, Layout pou retire pousyè tè ak matche pouvwa yo optimize vize pwoblèm komen pwosesis bwa tankou tanperati koupe segondè, pousyè bwa ak rezistans koupe inegal. 18,000rpm kat-tèt elektrik filet la anpeche bwa boule ak ebarbur lè koupe bwa di ak bwa mou, anpil diminye kantite travay ki vin apre polisaj manyèl.

5. Sèvis konplè -sik apre-lavant pou elimine enkyetid ou genyen pou achte

Chak machin sibi tès plen -chaj ak enspeksyon koupe echantiyon anvan livrezon ak echantiyon moso fini yo apwovizyone ansanm.

Enjenyè pwofesyonèl yo bay sou-enstalasyon sou plas, komisyonin ak yonn{1}}a-fomasyon sou operasyon ak pwogramasyon pou ede anplwaye w yo mete ekipman an pwodiksyon byen vit.

Yon -ane garanti pou machin nan antye, ak pati debaz yo (koton, servomotè, sistèm kontwòl) ki kouvri anba garanti.

Ekipman pou tout lavi nan pyès rezèv orijinal nan pri faktori, plis rapid sipò teknik aleka nan èdtan travay.

Pèsonalizasyon ki pa -estanda nan longè pwosesis, konjesyon serebral ak modil fonksyonèl yo sipòte dapre pyès pwodiksyon aktyèl ou yo.

Jwenn gratis 5-aks dosye apre-pwosesis ak echantiyon tès koupe

Voye desen pou sitasyon machin Customized
